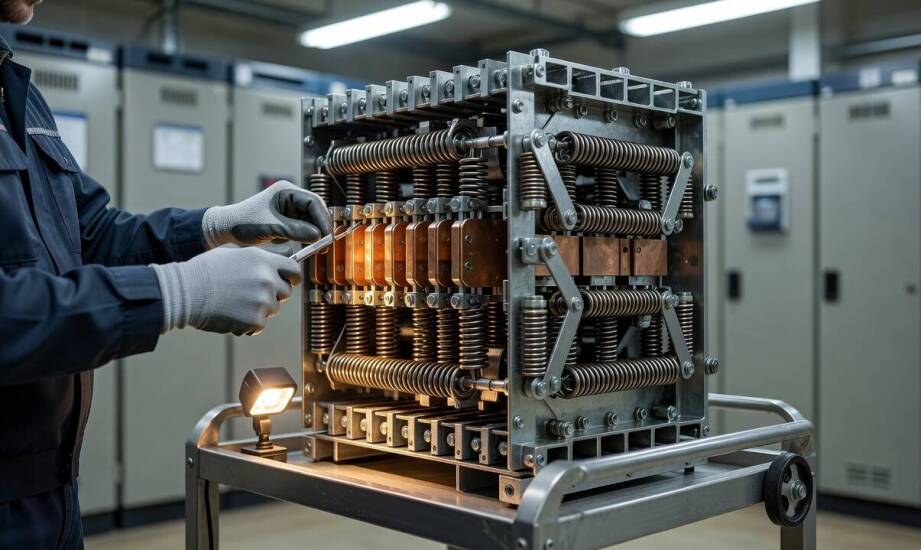

Co naprawdę ujawnia rutynowy przegląd APU-30 o stanie wyłącznika

W jednej ze stacji transformatorowych na Śląsku podczas corocznego przeglądu technicy odkryli na stykach głównych wyłącznika APU-30 wyraźne ślady mikro-wżerów i lekkiego utlenienia. Aparat pracował dotychczas bez najmniejszego zarzutu, a parametry sieci w żaden sposób nie zdradzały nadchodzącego problemu. Rutynowa kontrola ujawniła jednak wczesne zużycie elementów, które w warunkach normalnej eksploatacji pozostawało całkowicie niewidoczne dla operatorów stacji. Tego rodzaju urządzenia elektroenergetyczne, pracujące nierzadko pod dużym obciążeniem prądowym, wymagają regularnej weryfikacji stanu technicznego.

Jak ocenia się mechanizm napędu i elementy stykowe

W rutynowym przeglądzie najpierw sprawdza się mechanizm napędu, w tym sprężyny, główne łączniki oraz cały układ kinematyczny. Serwisanci weryfikują sprzęt pod kątem luzów, nadmiernego tarcia i ogólnego stanu warstwy smarnej. Te elementy stosunkowo szybko ujawniają wypracowanie materiału, ponieważ każdy cykl załączania i wyłączania generuje silne obciążenia mechaniczne oraz wstrząsy. Niewielkie opóźnienia w ruchu lub nierównomierna praca wskazują na początek fizycznej degradacji napędu, zanim jeszcze problemy te wpłyną na rygorystyczne parametry elektryczne. Zgodnie z normą EN 60947-2, aparatura tego typu musi bezbłędnie działać w szerokim zakresie temperatur, co nakłada dodatkowe wymagania na regularną kontrolę mechaniki.

Równolegle technicy bardzo dokładnie oglądają styki główne i łukowe wyłącznika. Zwracają uwagę na ich grubość, obecność odprysków, śladów działania łuku elektrycznego oraz na równoległość powierzchni przylegania. Zużyte lub nierówne powierzchnie stykowe znacznie zwiększają rezystancję przejścia i generują groźne ciepło, co błyskawicznie przyspiesza dalszą degradację całego podzespołu. Często to właśnie stopień wypalenia styków decyduje o tym, czy dany aparat może pozostać w ruchu, czy też wymaga natychmiastowej wymiany kluczowych elementów przewodzących.

Stan izolacji, czystość wnętrza oraz pomiary funkcjonalne

Stan ogólny izolatorów i czystość samego wnętrza aparatu bezpośrednio warunkują bezpieczeństwo dalszej pracy. Nagromadzony przez miesiące pył, wilgoć lub resztki produktów spalania łuku obniżają wytrzymałość dielektryczną i realnie grożą powierzchniowym przeskokiem napięcia. Widoczne przebarwienia lub ślady mocnego nadpalenia na komorach gaszeniowych jasno sygnalizują intensywne przegrzewanie i zmuszają serwis do sprawdzenia, czy struktura materiału nie uległa trwałemu uszkodzeniu. Wykrycie nieprawidłowości na tym etapie pozwala uniknąć katastrofalnej w skutkach awarii podczas próby wyłączenia prądu zwarciowego.

Po dokładnych oględzinach zewnętrznych wykonuje się niezbędne pomiary oraz próby funkcjonalne układu. Badanie rezystancji izolacji między biegunami oraz względem obudowy, realizowane najczęściej przy użyciu napięcia rzędu 500–1000 V, pozwala rzetelnie ocenić integralność zastosowanego dielektryka. Pomiary rezystancji styków głównych metodą techniczną lub czteropunktową bardzo precyzyjnie ujawniają wszelkie szkodliwe opory przejścia. Dodatkowo weryfikuje się czasy załączania i wyłączania, działanie wyzwalaczy oraz przeprowadza serię próbnych cykli mechanicznych pod różnym obciążeniem.

Profesjonalny serwis wyłączników apu-30 obejmuje dokładnie taki zakres wnikliwych działań – od pierwszych oględzin po zaawansowane testy miernikami. Interpretacja tych konkretnych wyników jasno określa, czy urządzenie potrzebuje tylko wyczyszczenia, czy przygotowania do znacznie poważniejszego remontu kapitalnego. W swojej codziennej praktyce spółka Elster s.c. zawsze zestawia zebrane bieżące odczyty z historycznymi parametrami fabrycznymi, aby precyzyjnie wyłapać pierwsze fizyczne oznaki zużycia aparatu.

Drobne odchylenia od normy, takie jak nieznaczne utlenienie powierzchni styków czy lokalne powierzchowne zabrudzenia, usuwa się od razu w trakcie trwania przeglądu. Ze względów bezpieczeństwa wszelkie prace przy stykach i warstwie izolacyjnej wykonuje się wyłącznie po uprzednim wyłączeniu zasilania, odłączeniu napięcia i rygorystycznym zabezpieczeniu całego układu. Wykonywanie jakichkolwiek zabiegów konserwacyjnych na elementach czynnych przy załączonym zasilaniu jest surowo zabronione.

Wyraźne wypracowanie elementów przekraczające dopuszczalne normy, nadmierna rezystancja przejścia czy zauważalne pęknięcia napędu stanowią bezwzględny sygnał ostrzegawczy dla operatora sieci. W takich sytuacjach rutynowa procedura diagnostyczna staje się zaledwie punktem wyjścia do podjęcia szerszej interwencji technicznej. Systematyczne gromadzenie odczytów wystarcza w wielu przypadkach do bezpiecznego przedłużenia żywotności istniejącej aparatury o kolejne lata. Kiedy jednak krzywa zużycia drastycznie rośnie, prawidłowo zrealizowany przegląd dostarcza rzetelnych danych ułatwiających decyzję o montażu dedykowanego retrofitu lub wymianie całej rozdzielnicy na nowy model.
